Экспертная оценка должна дать информацию о надежности различных веществ или материалов с точки зрения безопасного и экологически чистого хранения жидкого навоза. Рассуждения должны также показать, что качество работ, связанных с монтажом накопителей из самых разнообразных материалов, очень разное, и только совокупность правильно выбранного материала с профессиональными и личными навыками сельского хозяина обеспечат возможность соблюдения законодательных предписаний и постановлений относительно хранения жидкого навоза с одновременным достижением принципов хозяйственной выгоды.
Экспертная оценка должна дать информацию о надежности различных веществ или материалов с точки зрения безопасного и экологически чистого хранения жидкого навоза.
Рассуждения должны также показать, что качество работ, связанных с монтажом накопителей из самых разнообразных материалов, очень разное, и только совокупность правильно выбранного материала с профессиональными и личными навыками сельского хозяина обеспечат возможность соблюдения законодательных предписаний и постановлений относительно хранения жидкого навоза с одновременным достижением принципов хозяйственной выгоды.
При составлении экспертной оценки подписавшийся руководствовался исключительно собственным практическим опытом, своими наблюдениями на местах и опросами сельских хозяев. Цитаты и использование источников литературы осознанно поставлены на задний план.
Рассуждениям сопутствует целый ряд фотографий, которые предназначены для выделения проблематики темы на передний план и оказания помощи практическому специалисту в принятии решений как после прочтения текста, так и после просмотра иллюстраций.
Автор понимает, что не все критические пункты отмечены с достойным вниманием, и рассуждения по причине своего происхождения не претендуют на безошибочность; однако в специальной литературе невозможно найти подобное сопоставление, в котором рассматриваются и сравниваются различные строительные материалы с большей или меньшей степенью компетентности при эксплуатации и обработке с целью длительного хранения жидкого навоза.
Предлагаемые рассуждения выполнялись с учетом прав и обязательств, которые указываются при принятии присяги эксперта.
Исследуемые строительные материалы для изготовления накопителей животноводческих стоков
1. ДревесинаОдин из старейших строительных материалов, применяющихся в сельском хозяйстве, древесина в разных вариантах, которую нужно оберегать от воды в самых разнообразных агрегатных состояниях, является непревзойденным; её нельзя подвергать длительному воздействию влажности.
Древесина также очень восприимчива к моче и навозу. Использование в качестве строительного материала для хранилищ жидкого навоза опровергается историей. Классические деревянные бочки и емкости для воды и навозной жижи были заменены металлическими и пластмассовыми. Вследствие требований экологии, к пропитке также были поставлены жесткие требования.
Из всех фотографий видно, что недостаточный уход и обслуживание также ускоряют гниение и разрушение, длительная консервация и срок службы в течение долгих лет невозможны – прежде всего, из-за проблемных зон в нижней части вблизи днища.
Нельзя также принять за упрек недостаточный уход и мероприятия по консервации, поскольку ситуация с рабочей силой в хозяйствах не способствует подобным действиям.

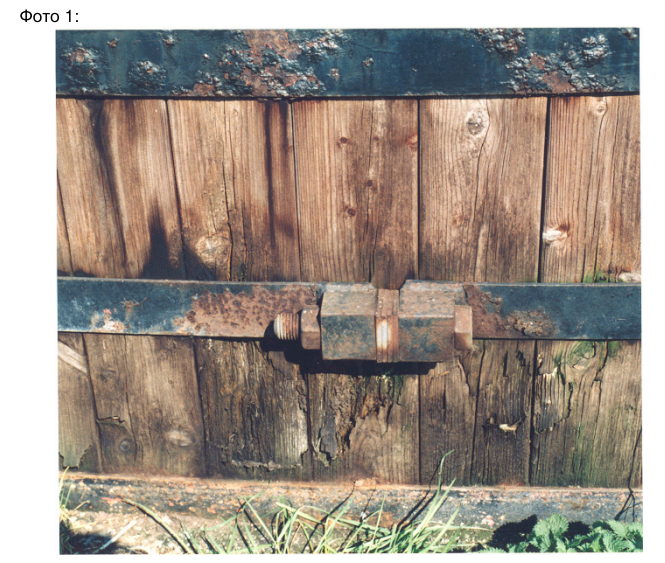

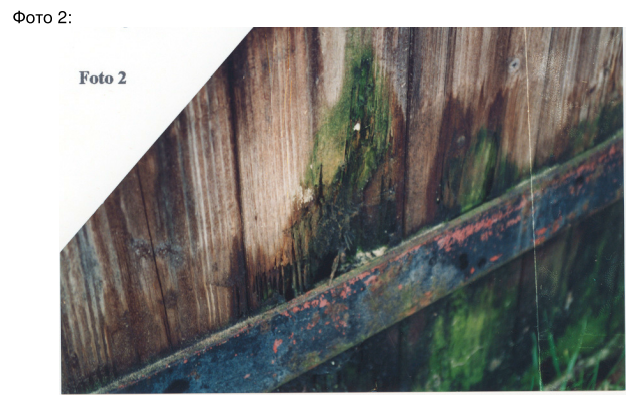

Другим критическим пунктом являются стяжные кольца и крепежные полосы из металла. Сторону, которая обращена непосредственно к древесине, нельзя защитить от коррозии с помощью слоя краски; по своей защитной функции от навозной жижи краска, не загрязняющая экологию, является проблемой.

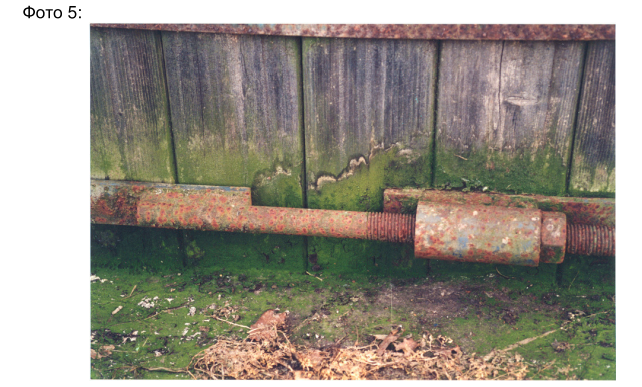

Вред от ржавчины, видимый на фотографиях, можно было бы замедлить, если бы использовалась оцинковка; особенно эта дилемма заметна на стяжных муфтах.
Раньше цепи разбрасывателя минеральных удобрений подвешивали на короткое время в яму с жидким навозом свиней, чтобы они сохраняли свою "ходкость" или подвижность; верили, что навозная жижа имеет "очищающий" эффект из-за её временного воздействия.
365 дней в году жидкость изнутри и вода, выпадающая в виде осадков, снаружи ведут непрестанный процесс – древесина гниет, а железо ржавеет - даже винты, с помощью которых фирменная табличка прикреплена к деревянной наружной стенке.

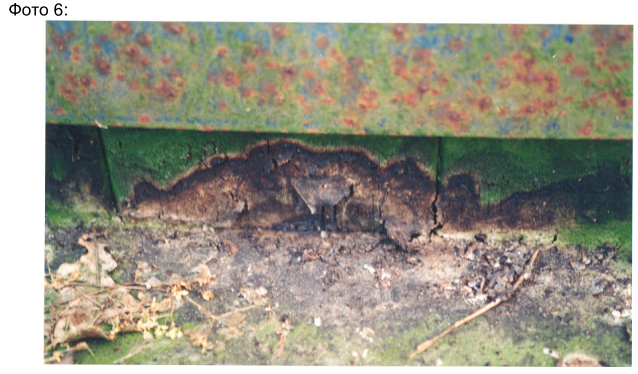

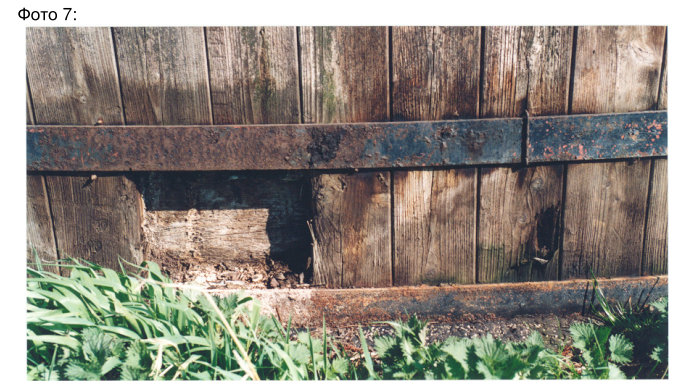

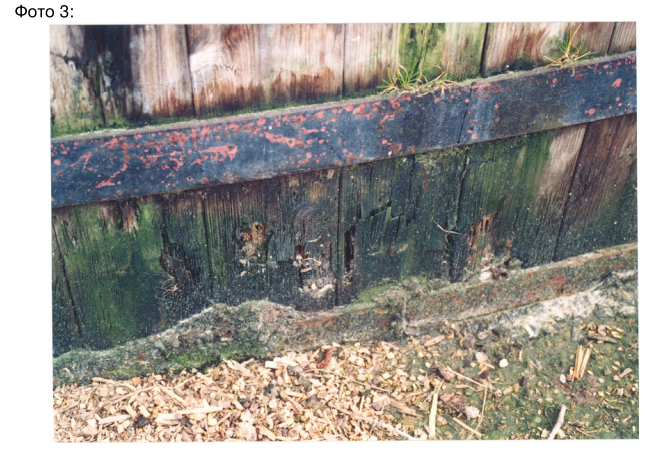

Общая беда накопителей жидкого навоза из древесины отчетливо проявляется в нижней части, которая к тому же подвергается воздействию застойного переувлажнения почвы и растительного покрова.
Иногда делаются судорожные попытки закрыть уже образовавшиеся отверстия, для чего изнутри гвоздями прибивают доски; это хотя и успокаивает сознание владельца, но не увеличивает срок службы резервуара.
2. Бетон
Против материала бетона, включая все добавки, и во взаимодействии с другими строительными материалами или веществами не следует высказывать критику; большие проблемы лежат здесь в сознании человека и в разном качестве выполнения строительных работ – здесь рекламации в значительном объеме предъявляются и являются обоснованными.
В ходе предлагаемого рассмотрения речь идет о накопителях жидкого навоза из бетонных блоков, сборных железобетонных конструкций и монолитного литого бетона.
2.1 Бетонные блоки

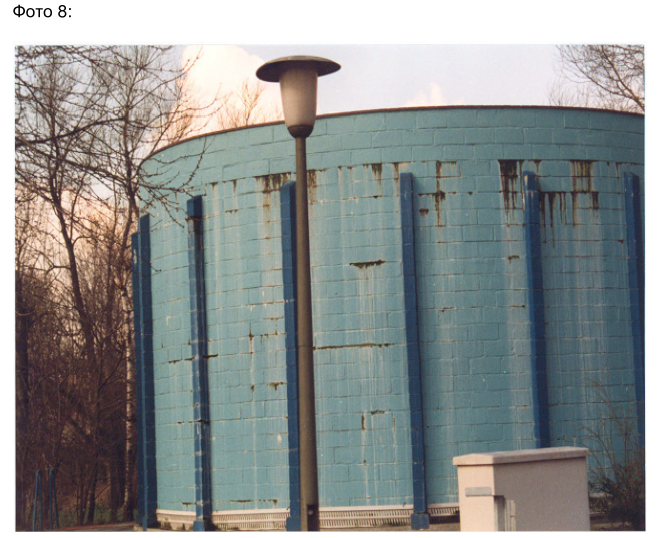

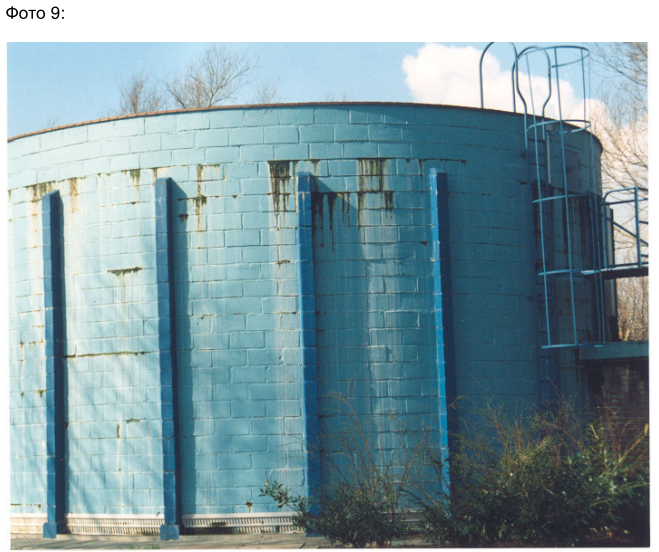

На трех фотографиях этой серии представлен накопитель жидкого навоза из бетонных фасонных блоков.
Образовались частичные горизонтальные трещины разной длины, и жидкость свободно вытекает наружу; это является следствием того, что имеющиеся арматурные стержни полностью съедены ржавчиной, и поэтому нарушилась вся устойчивость.
Стены, сооруженные из бетонных фасонных блоков, пришли в движение – это видно по отдельным бетонным фасонным блокам, выдавленным из связки.
По мере коррозии арматурной стали и под давлением жидкости изнутри из крепления или прочной посадки наружу могут выйти даже несколько бетонных
фасонных блоков.
Любые мероприятия по санации, как например, нанесение слоя раствора, синтетической уплотнительной массы или уплотнений из фракций нефти не дают эффекта, потому что жидкость просачивается тогда между наружной стороной бетонных фасонных блоков и данными уплотняющими материалами, и процесс разрушения стены накопителя жидкого навоза еще более ускоряется.
К этому можно добавить, что при минусовых температурах вода в трещинах или полых пространствах, образовавшихся вследствие наружного уплотнения, замерзает и появляется дополнительный эффект взрыва; мягкие зимы до 1995/96 немного замедлили тикающую бомбу времени взрывного эффекта льда; весь диапазон проявился только весной 1996.
2.2 Сборные железобетонные конструкции
Изготовленные на бетонном заводе железобетонные элементы доставляются на строительную площадку и устанавливаются на фундаментную плиту; переходы между бетонными плитами (бетонные стыки) заполняются уплотняющим средством (эластичным).

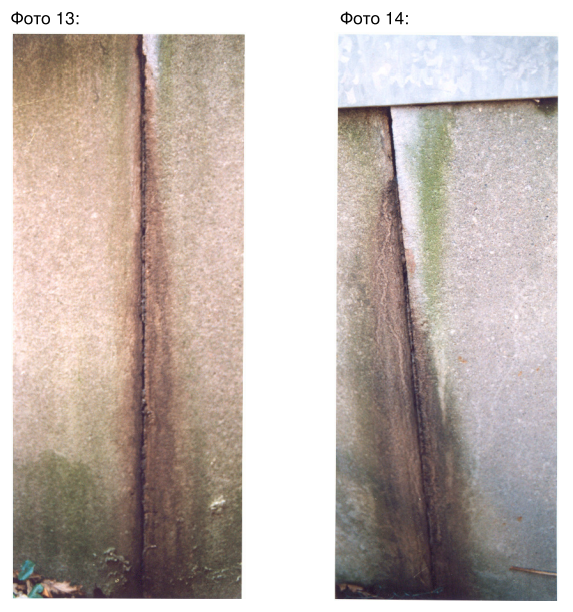

Из фотографий отчетливо видно, что швы стыков часто являются причинами вытекания жидкого навоза и что бетонные плиты также могут иметь течь.
В самом прямом смысле слова железобетонные элементы на некоторых иллюстрациях буквально покрыты трещинами, поскольку резервуар как единая конструкция не имеет эластичности.
Повреждения являются неустранимыми.
Резервуар на серии фото 12а до 12f был сооружен всего несколько лет назад; накопитель жидкого навоза на фото 11а + 11b, а также 13 – 17 на несколько лет раньше.

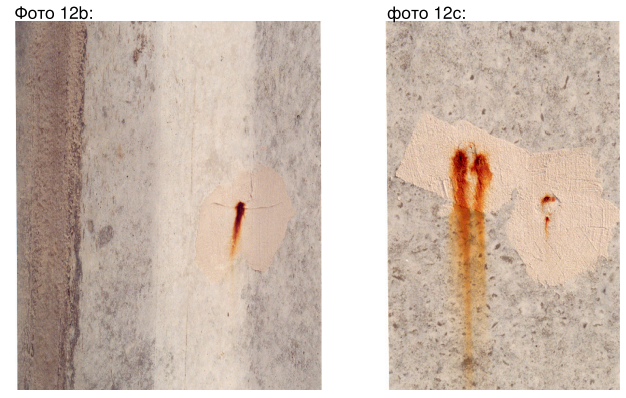

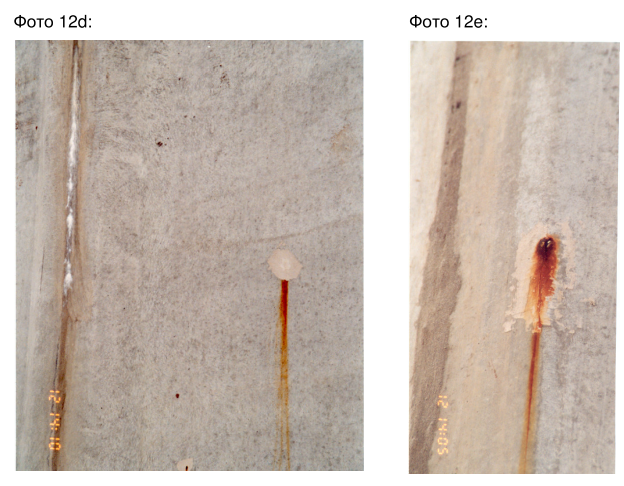

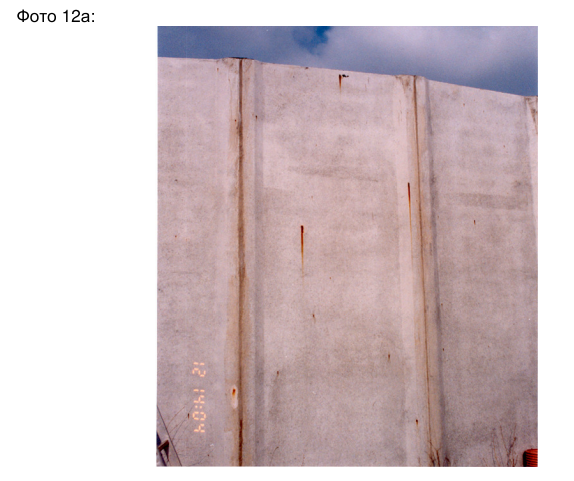

Следует отметить места пробоин на плитах на фотографиях от 12а до 12f; здесь уже была сделана попытка заделки мест утечки снаружи; но это оказалось неудачным мероприятием. Также довольно явно видно, что стыковые швы являются негерметичными и что эти повреждения также не удалось устранить с помощью "санации"; негерметичные и "санированные" швы отчетливо видны на фотографиях 12b, 12d и 12е слева.
Повреждения не были устранены и в последующие годы будут увеличиваться.
Как только "плиты приходят в движение", негерметичность возрастает и растет сверхпропорционально, если грунт в основании и фундамент был снят, закреплен и, соответственно, залит не в соответствии с предписанными правилами подземных сооружений при строительстве накопителя жидкого навоза.
Акцент здесь делается еще раз на крайне малую эластичность всего сооружения из свежеуложенного бетона. Проблематичными являются также металлические крепежные ленты; стяжная лента или стяжное кольцо являются техническими вспомогательными средствами из области деревянных конструкций; бондарь или изготовитель бочек применял такую систему для крепления деревянных бочек или их напружиненных и пазовых досок; это работало очень хорошо, потому что древесина является эластичной.
Неэластичность в строительстве накопителей из железобетонных элементов ставит под вопрос действие стяжной ленты; здесь это действует только таким образом, что бетонные элементы не вываливаются наружу. Как только плиты приходят в движение, эти стяжные ленты действуют как дополнительный рычаг.

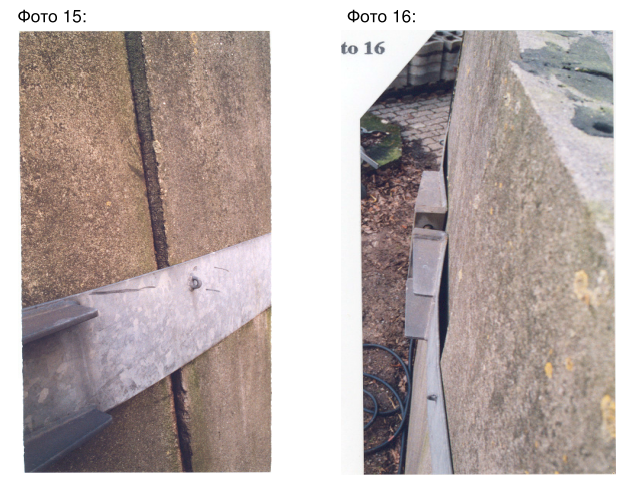

Фото 16 поясняет другую большую проблему из-за стяжных лент на накопителях из железобетонных элементов; вначале очень отчетливо видно, как перемещаются плиты и как была сделана попытка уплотнения путем последующего "замазывания".

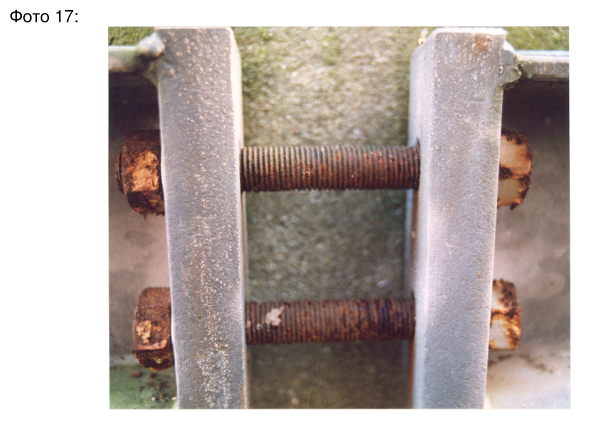

Если внимательно посмотреть на положение стяжных муфт, вид на которые сверху показан на фото 17, то надо было бы сдвинуть плиты – не учитывая другие дефекты. Из-за неправильной конструкции стяжного затвора, повторяющей контур линии окружности или угловых сегментов, которые деhжат стяжной затвор, появляются силы, которые приводят к тому, что бетонная плита, к которой прилегает стяжной замок, выдавливается внутрь; смотри также на верхний край железобетонной конструкции. Общая конструкция стяжного замка выполнена непрофессионально, по-дилетантски.
К фото 17, кроме этого, можно добавить, что стяжные ленты хотя и оцинкованы, но болты имеют недостаточную защиту от коррозии. Здесь даже у новичка появляются сомнения, выдержит ли диаметр и материал болтов длительную нагрузку; если в районе стяжки случится разрыв – ленты не порвутся – авария получится отличная; весь резервуар сложится как карточный домик, а его содержимое разольется наружу.
Точно так же, если кто-то поддастся искушению, и подумает подтянуть гайки, в результате болт разорвется по причине коррозии, - "болт скрутится" -; человек будет убит бетонной плитой, упавшей наружу.
Полностью неприемлемым является предложение санации, а именно: завалить резервуар хранилища снаружи грунтом или строительным мусором; это в незначительной степени повысит стойкость всего сооружения. Кроме прочего, дефекты окажутся закрытыми, а загрязнение почвы останется, как и прежде. Начиная с определенной высоты резервуара, наружная завалка становится невозможной.
2.3 Монолитно залитый бетон
Палитра строительных конструкций, изготовленных из монолитно залитого железобетона, большая, а сооружения многообразные. Представляется естественным, использовать такую систему в качестве железобетонного резервуара для хранения животноводческих стоков – жидкого навоза. Однако все намерения зависят от качества работ при сооружении данного хранилища. Большинство сельских хозяев не в состоянии профессионально оценить качество работ во время строительства на месте при сооружении монолитного железобетонного резервуара; нет достаточных знаний о качестве управления и опыта оценки хода строительства подобных резервуаров для жидкого навоза "из одной части".
Бросается в глаза, что именно в сельском хозяйстве часто наблюдаются дефекты, представленные на фото 18 – 25, на объектах этой категории.

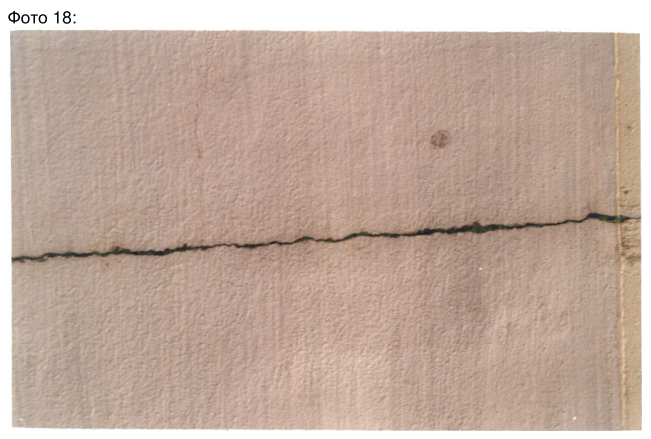

Поперечная трещина на фото 18 не подлежит ремонту; вытекающей жидкости не заметно, поскольку накопитель был выведен из эксплуатации несколько лет назад по причине сильного вытекания жидкого навоза.

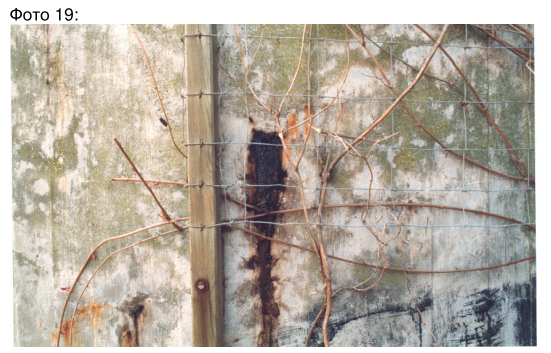

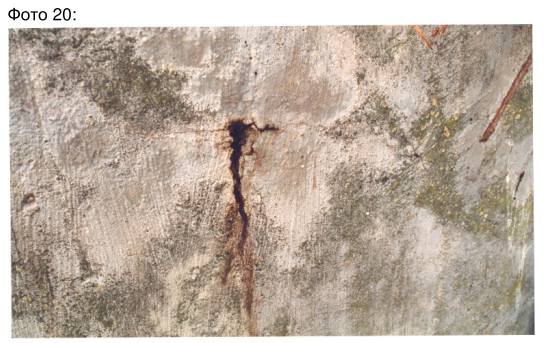

На фото 19 и 20 можно кроме небольших трещин наблюдать и очень большие трещины; содержимое накопителя вытекает наружу; однако для глаз скрыт тот факт, что встроенная арматурная сталь коррозирует и что в результате сильно нарушается срок службы всего строительного объекта; к этому добавляется взрывной эффект льда в периоды минусовой температуры, когда жидкость внутри стены из предварительно напряженного бетона замерзает.
Ветви винограда, вьющиеся летом по сетке из проволоки, немного отвлекают хозяина от "тикающей часовой бомбы".

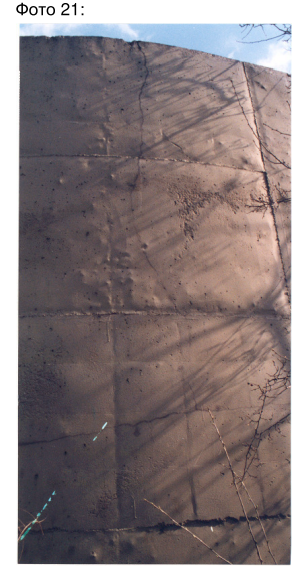

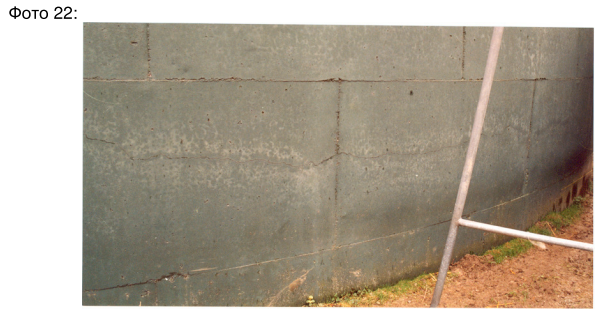

Если сравнить год изготовления накопителя жидкого навоза на фото 21, то он сооружен позже, чем резервуар на фото 19 и 20. Очень отчетливо видны горизонтальные и вертикальные трещины, и разрушение этой строительной конструкции запрограммировано. Появляющиеся трещины - горизонтальные и вертикальные – всегда следует рассматривать как аварийные признаки; смотри фото 22.
Даже немедленно примененные мероприятия по санации не могут остановить прогрессирующую негерметичность, поскольку бетонная стена разрушается практически по всему диаметру, и только стальная арматура слегка препятствует нарастанию катастрофической ситуации; но металл через трещину доступен воздействию воздуха и влажности.

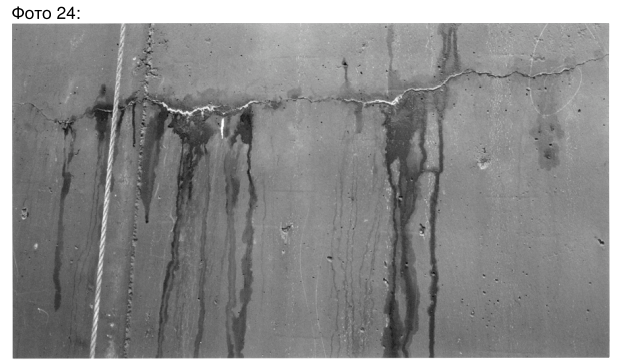

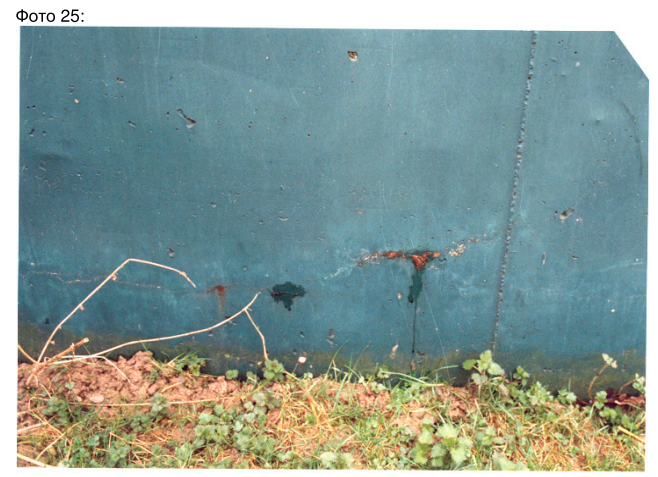

На фото серии 23 до 25 можно увидеть, как распространяются трещины, и теперь уже жидкость просачивается изнутри наружу. В то время, как накопитель жидкого навоза на иллюстрации еще выполняет свою функцию хранения жидкого навоза, в окружающей его почве быстро распространяется загрязнение или накапливаются вещества, угрожающие грунтовым водам.
Большинство людей – главным образом, лиц, непосредственно занимающихся материальным ущербом, - в настоящее время еще не осознают, в каком рискованном и опасном положении они находятся относительно мероприятий с тяжелыми последствиями по причине негерметичных хранилищ жидкого навоза и насколько также незначительны возможности требования возмещения ущерба в сфере хранения жидких стоков предыдущего и последующего исполнения с помощью разнообразных строительных материалов.
Вдобавок тот хозяин, у которого возник большой ущерб, получает почти неразрешимые дополнительные трудности, связанные с утилизацией непригодного резервуара и рекультивацией плюс санацией почвы, находившейся в районе обслуживания вредоносного строительного сооружения.
Эти рассуждения относительно монолитно залитого железобетонного резервуара с точки зрения ремонта и утилизации непригодного хранилища жидкого навоза подтверждаются последующей серией фотографий 25а до 25i и 25j до 25m; нумерация фотографий и страниц цифрами и буквами объясняется тем фактом, что монография была уже готова к печати, когда подписавшему её эксперту стал известен этот случай.
