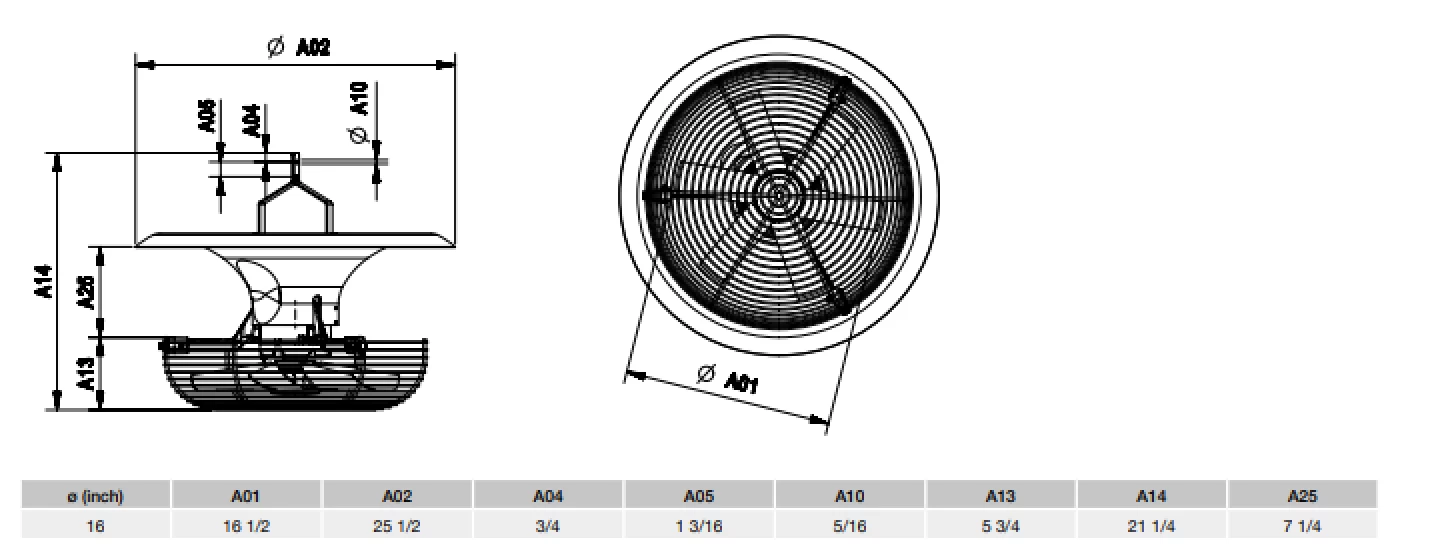

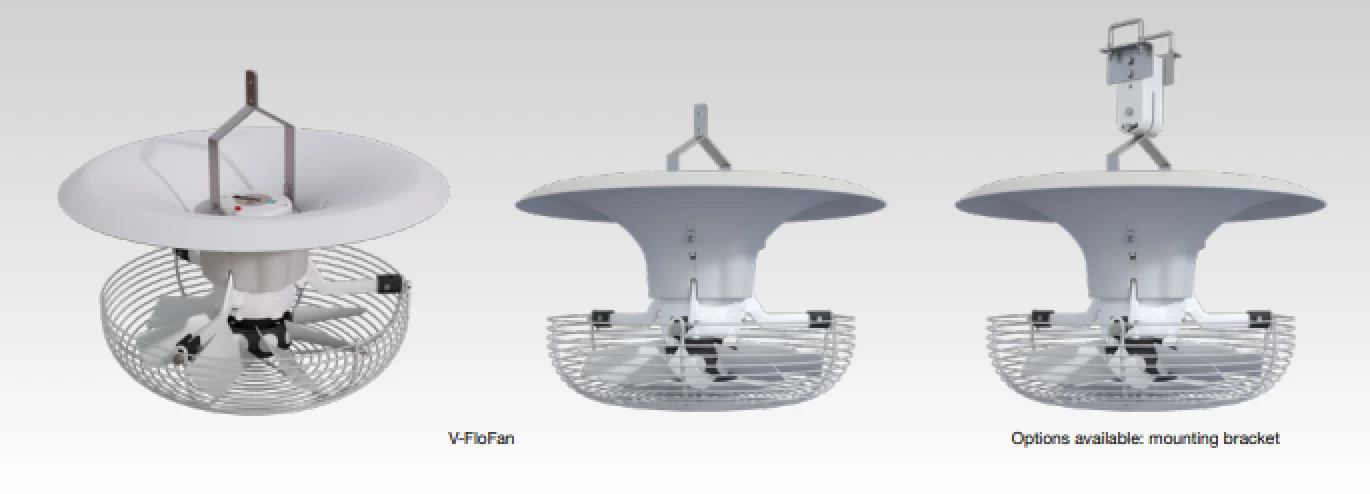

Вентиляция для теплиц

Объем воздуха при 0 Па: 5050 м³/ч
Напряжение: 230 В
Фаза: 1
Частота: 50 Гц
Энергопотребление: 165 Вт
Номинальный ток: 1,00 А
Максимальный ток: 1.1 А
Минимальная температура окружающей среды: -25 °C
Максимальная температура окружающей среды: 40 °C
Класс изоляции: CL.F
Класс IP: IP55
Вес: 15,8 кг

Свойства рабочего колеса

Диаметр    420 мм
Лезвия    8
Тип    3
Система    С
Материал    ПП
Параметры управления

Симисторный контроллер (E)    Да
Трансформатор (Т)    Да
Частотный привод (F)    Нет

Трубчатые двигатели RB 120-11 - это приводы, не требующие технического обслуживания, которые подходят для систем с боковыми стенками и двойными рольгангами (рольганг на крыше НЕ ДОПУСКАЕТСЯ, см. RPR PowerRoller) в теплицах. Трубчатые электродвигатели RB 120-11 стандартно встраиваются в алюминиевую трубу диаметром 63 мм и могут использоваться с рулонными трубами диаметром 63 мм. Поскольку трубчатый электродвигатель встроен, его можно полностью заводить. Трубчатые двигатели RB 120-11 герметизированы для предотвращения попадания воды из рулонной трубы в приводной блок.

Почти бесшумные ламповые двигатели RB120-11 оснащены 1-фазным двухжильным асинхронным электродвигателем, встроенным тормозом и планетарным редуктором с постоянной смазкой. Ламповый двигатель RB 120-11 оснащен самовосстанавливающейся системой тепловой защиты, которая предотвращает перегорание привода в случае перегрева электродвигателя.

0 Па    5050 м3 / ч

Технические данные
Напряжение    230/400 В
Фаза    3 ~
Частота    50 Гц
Потребляемая мощность    155 Вт
Номинальный ток    0,9 / 0,5 A
Скорость    955 об / мин
Мин. температура окружающей среды    -25 ° С
Максимум. температура окружающей среды    40 ° C
Класс изоляции    CL.F
Класс IP    IP55
Масса    13,8 кг
Размеры упаковки    400 х 720 х 720 мм
варианты управления
Контроллер симистора (E)    Нет
Трансформатор (Т)    да
Частотный привод (F)    Нет
детали вентилятора
Диаметр рабочего колеса    420 мм
Лопасти рабочего колеса    8
Тип рабочего колеса    3
Система крыльчатки    C
Материал рабочего колеса    ПП

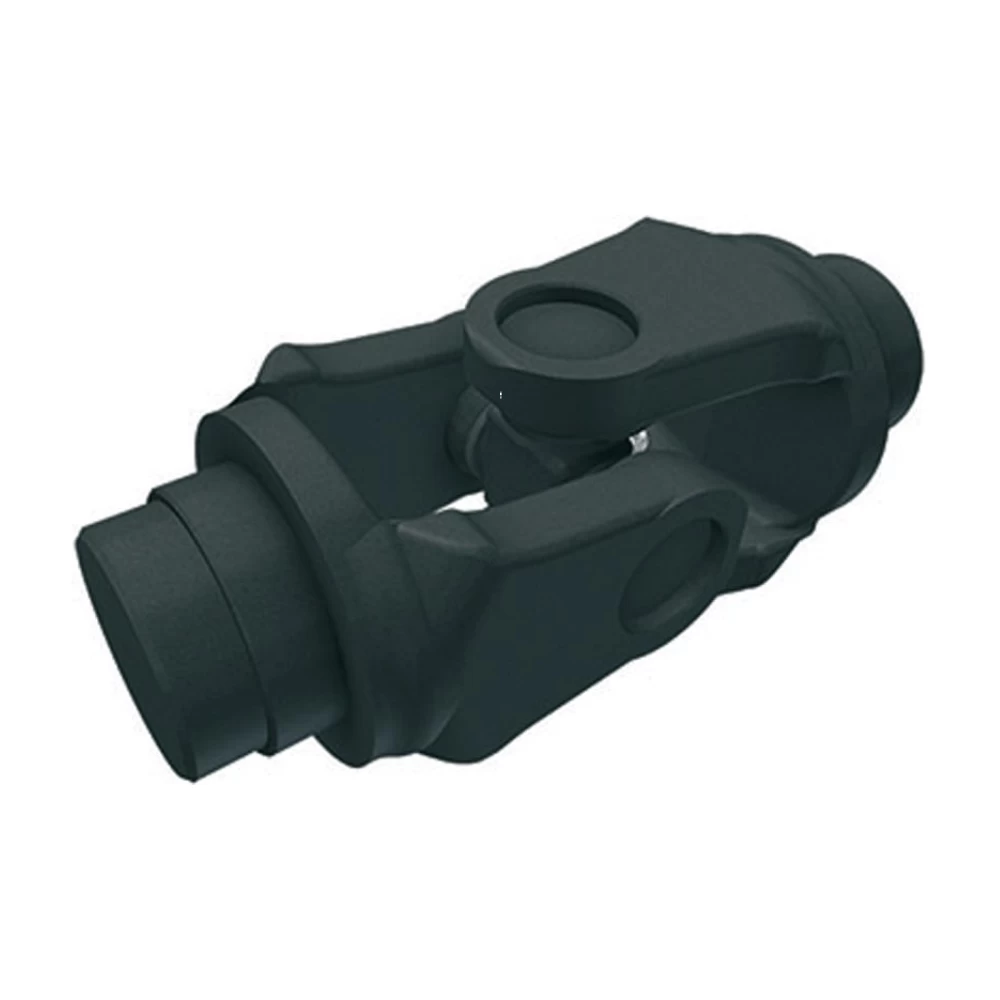

Универсальный шарнир для крепления трубчатых приводных валов диаметром 5/4 дюйма друг к другу. Универсальный шарнир может использоваться для устранения угловых перекосов до 30°. Муфту можно прикрепить к трубчатым приводным валам диаметром 5/4 дюйма с помощью сварки.

Универсальный шарнир для соединения мотор-редукторов RW240/400/600 с трубчатыми валами. Универсальный шарнир может использоваться для компенсации угловых смещений до 30°. Универсальный шарнир крепится к трубчатому валу с помощью сварки.

Универсальный шарнир для соединения мотор-редукторов RW240/400/600 с трубчатыми валами. Универсальный шарнир может использоваться для компенсации угловых смещений до 30°. Универсальный шарнир крепится к трубчатому валу с помощью сварки.

Универсальный шарнир для соединения мотор-редукторов RW240/400/600 с трубчатыми валами. Универсальный шарнир может использоваться для компенсации угловых смещений до 30°. Универсальный шарнир крепится к трубчатому валу с помощью сварки.

Универсальный шарнир для соединения мотор-редукторов RW240/400/600 с трубчатыми валами. Универсальный шарнир может использоваться для компенсации угловых смещений до 30°. Универсальный шарнир крепится к трубчатому валу с помощью сварки.

Оцинкованная изогнутая направляющая трубка (диаметр 21,3 × 2 мм) для крепления (снизу) к монтажному кронштейну силового роликового кондуктора RPR 100-4. Направляющая трубка для крепления может использоваться с балками шириной более 100 мм. Изгиб трубы обеспечивает запатентованное наклонное движение силового ролика RPR 100-4. Нижняя часть трубы должна быть закреплена на "неподвижном" монтажном кронштейне, а верхняя - на "неподвижном" или "подвижном" монтажном кронштейне. Направляющая трубка доступна в различных вариантах длины.

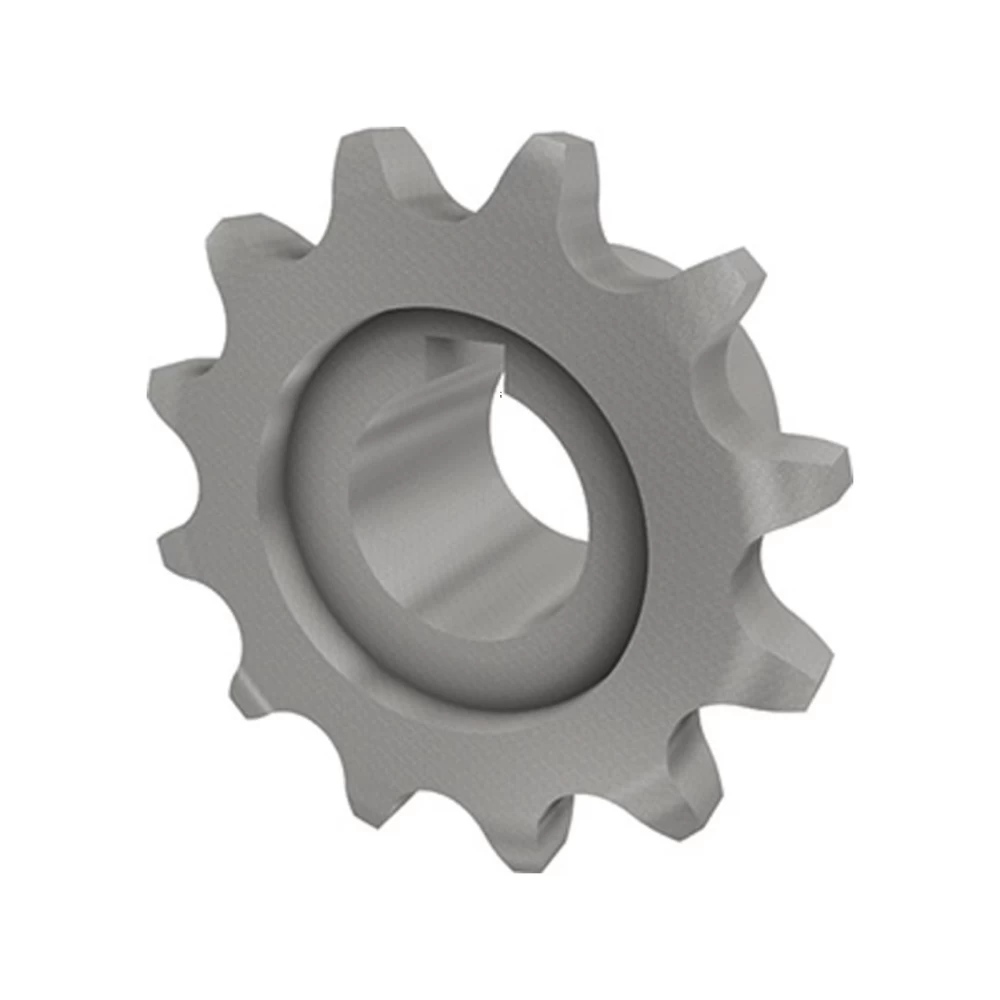

Оцинкованная звездочка для установки на червячный вал мотор-редукторов RW400D и RW600D для использования с цепными муфтами.

Оцинкованная звездочка для установки на коробку передач RH40 (или RW45), для использования цепных муфт.

Пластиковый защитный чехол для мотор-редукторов RW45, оснащенных цепными соединениями. Защитный чехол можно использовать как внутри, так и снаружи. С помощью защитного чехла мотор-редуктор RW45 защищен от прямого попадания дождя и пыли. Защитная крышка состоит из пластикового поддона, оцинкованной броневой пластины и легко (демонтируемой) пластиковой крышки.

Ременной барабан для установки на мотор-редукторы RW45L, RW240L и RW400L. Ременной барабан предназначен для использования с усилием натяжения в одном направлении (одинарный) и с усилием натяжения в двух направлениях (двойной). Ленточный барабан поставляется с лебедочной лентой длиной 1 м или 2 м (одинарная) или с двумя лебедочными лентами длиной 1 м (двойная) и крепежными материалами. Максимальная нагрузка на лебедочные ленты может составлять 5000 или 500 кгс. Ленточные барабаны поставляются оцинкованными.

Ременной барабан для установки на мотор-редукторы RW45L, RW240L и RW400L. Ременной барабан предназначен для использования с усилием натяжения в одном направлении (одинарный) и с усилием натяжения в двух направлениях (двойной). Ленточный барабан поставляется с лебедочной лентой длиной 1 м или 2 м (одинарная) или с двумя лебедочными лентами длиной 1 м (двойная) и крепежными материалами. Максимальная нагрузка на лебедочные ленты может составлять 5000 или 500 кгс. Ленточные барабаны поставляются оцинкованными.

Ременной барабан для установки на мотор-редукторы RW45L, RW240L и RW400L. Ременной барабан предназначен для использования с усилием натяжения в одном направлении (одинарный) и с усилием натяжения в двух направлениях (двойной). Ленточный барабан поставляется с лебедочной лентой длиной 1 м или 2 м (одинарная) или с двумя лебедочными лентами длиной 1 м (двойная) и крепежными материалами. Максимальная нагрузка на лебедочные ленты может составлять 5000 или 500 кгс. Ленточные барабаны поставляются оцинкованными.

Оцинкованная изогнутая направляющая трубка (диаметр 21,3 x 2 мм) для подвижного соединения (снизу) с монтажным кронштейном для проводника PowerRoller RPR 100-4. Направляющая труба для подвижной сборки имеет скользящий механизм внизу и может использоваться с балками шириной более 70 мм. Кривизна трубы обеспечивает запатентованное наклонное движение приводного ролика RPR 100-4. Нижняя часть трубки должна быть закреплена на "подвижном" монтажном кронштейне, а верхняя - на "неподвижном" или "подвижном" монтажном кронштейне. Трубка поставляется с оцинкованным крепежным болтом M8x12. Направляющая трубка доступна в различных вариантах длины.

Оцинкованная изогнутая направляющая трубка (диаметр 21,3 x 2 мм) для подвижного соединения (снизу) с монтажным кронштейном для проводника PowerRoller RPR 100-4. Направляющая труба для подвижной сборки имеет скользящий механизм внизу и может использоваться с балками шириной более 70 мм. Кривизна трубы обеспечивает запатентованное наклонное движение приводного ролика RPR 100-4. Нижняя часть трубки должна быть закреплена на "подвижном" монтажном кронштейне, а верхняя - на "неподвижном" или "подвижном" монтажном кронштейне. Трубка поставляется с оцинкованным крепежным болтом M8x12. Направляющая трубка доступна в различных вариантах длины.

Оцинкованная втулка/ болтовое соединение для установки на коробку передач RH40. Крепится к трубчатому валу с помощью 2 шестигранных болтов (M8) и самоконтрящихся гаек.

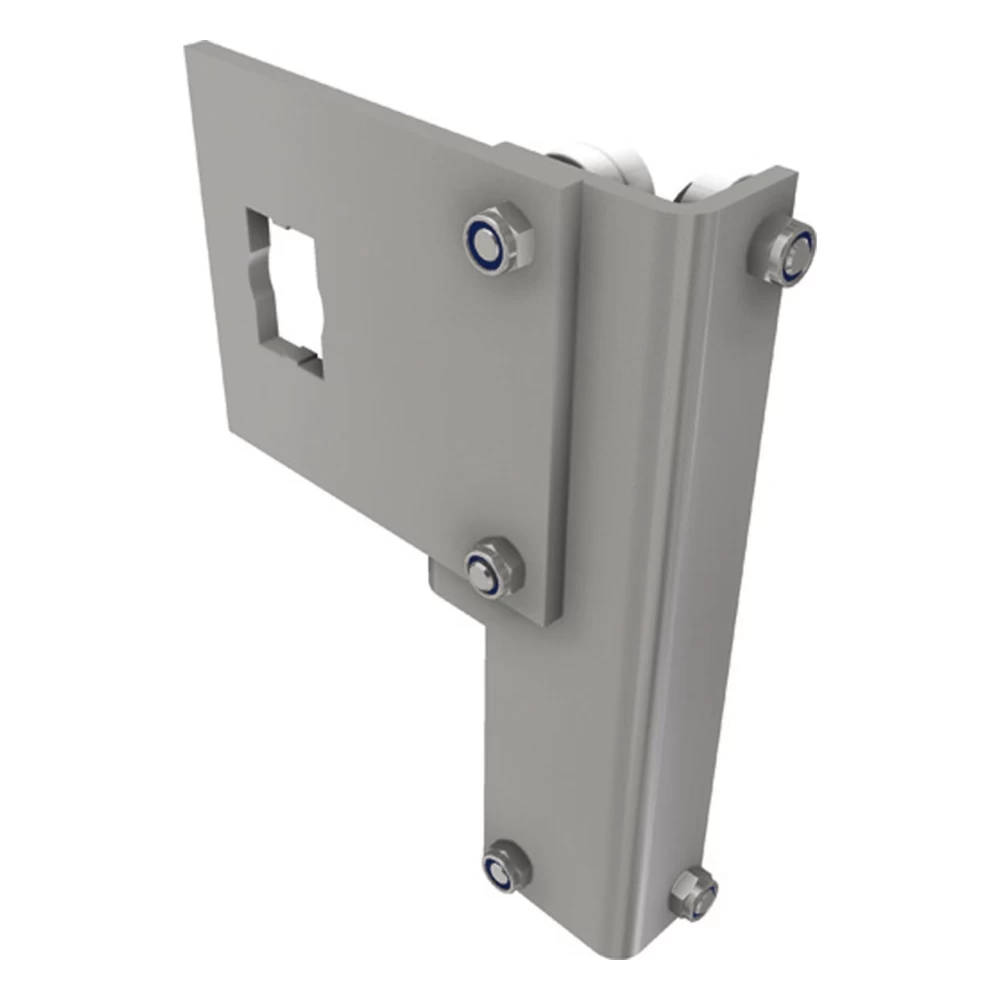

Оцинкованный направляющий узел, используемый для подключения трубчатых двигателей RB120Eᵖˡᵘˢ к направляющей рейке. Способен поглощать крутящий момент и осевые усилия. Трубчатый двигатель RB120Eᵖˡᵘˢ устанавливается в направляющий узел с помощью штифта вала с плоскими сторонами и герметизируется хомутом, входящим в комплект поставки трубчатого двигателя. Направляющий узел доступен в левостороннем и правостороннем исполнении.

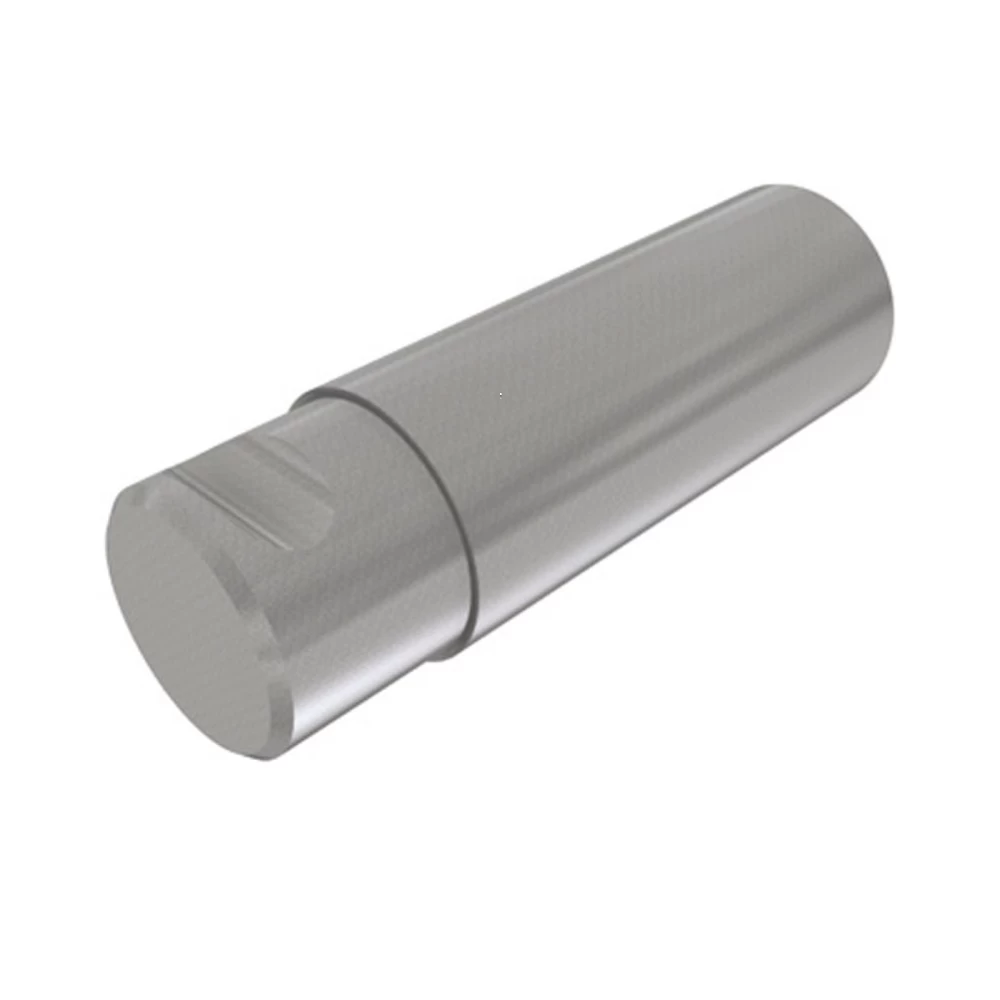

Приварной соединительный вал для соединения универсального шарнира с трубчатым валом. Подходит для труб диаметром 1 дюйм. Крепится к трубчатому валу с помощью сварки.

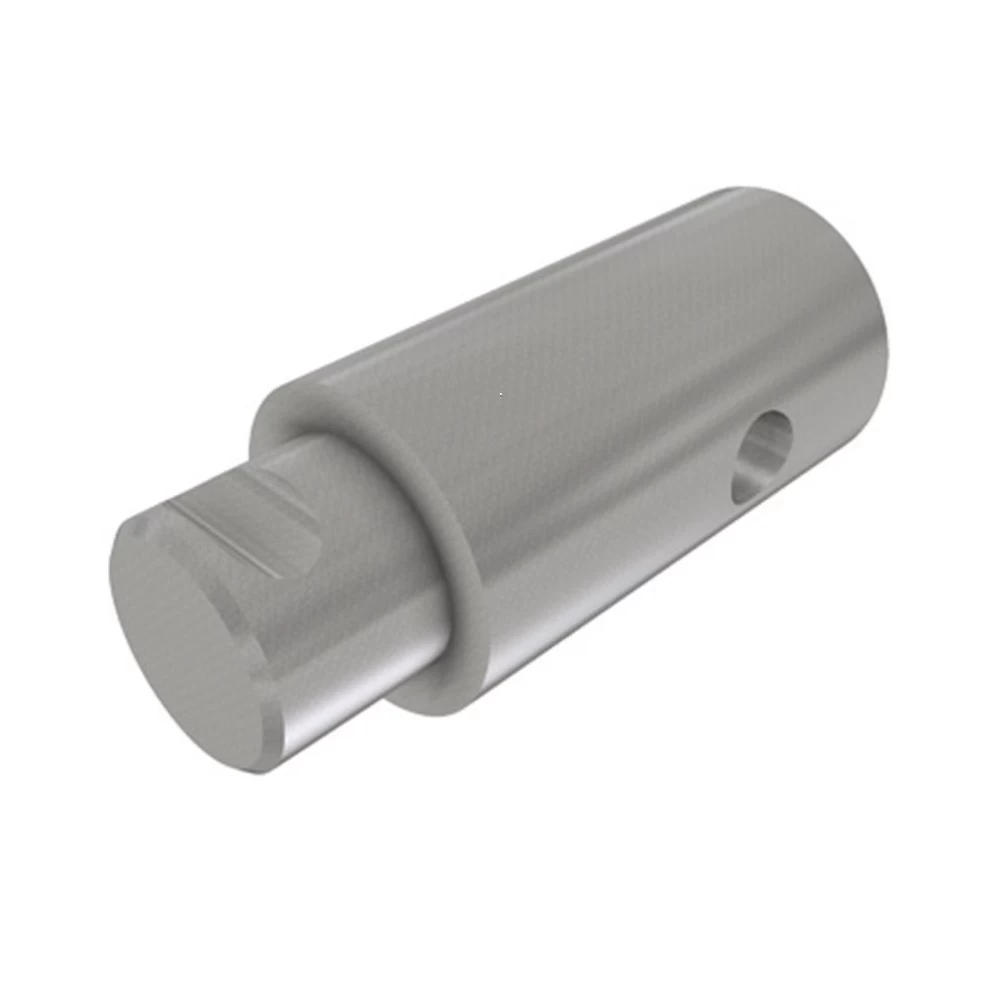

Оцинкованный соединительный вал для соединения универсального шарнира с трубчатым валом. Подходит для труб диаметром 1 дюйм. Крепится к трубчатому валу с помощью болтового соединения M8.

Оцинкованный шарикоподшипниковый блок для приводных труб диаметром 1 дюйм. Шарикоподшипник оснащен установочными винтами для фиксации приводной трубы.

Кабельный барабан для намотки стального троса, подходит для установки на мотор-редукторы RW45L, RW240L и RW400L. Кабельный барабан может быть сконструирован таким образом, чтобы выдерживать усилие натяжения в одном направлении (одинарная версия) или в двух направлениях (двойная версия). Диаметр стального троса может достигать 6 мм. Он поставляется оцинкованным.

Рукоятка предназначена для использования в сочетании с ручным приводом RMD 8/16.

Оцинкованная изогнутая направляющая трубка (диаметр 21,3 × 2 мм) для крепления (снизу) к монтажному кронштейну силового роликового кондуктора RPR 100-4. Направляющая трубка для крепления может использоваться с балками шириной более 100 мм. Изгиб трубы обеспечивает запатентованное наклонное движение силового ролика RPR 100-4. Нижняя часть трубы должна быть закреплена на "неподвижном" монтажном кронштейне, а верхняя - на "неподвижном" или "подвижном" монтажном кронштейне. Направляющая трубка доступна в различных вариантах длины.

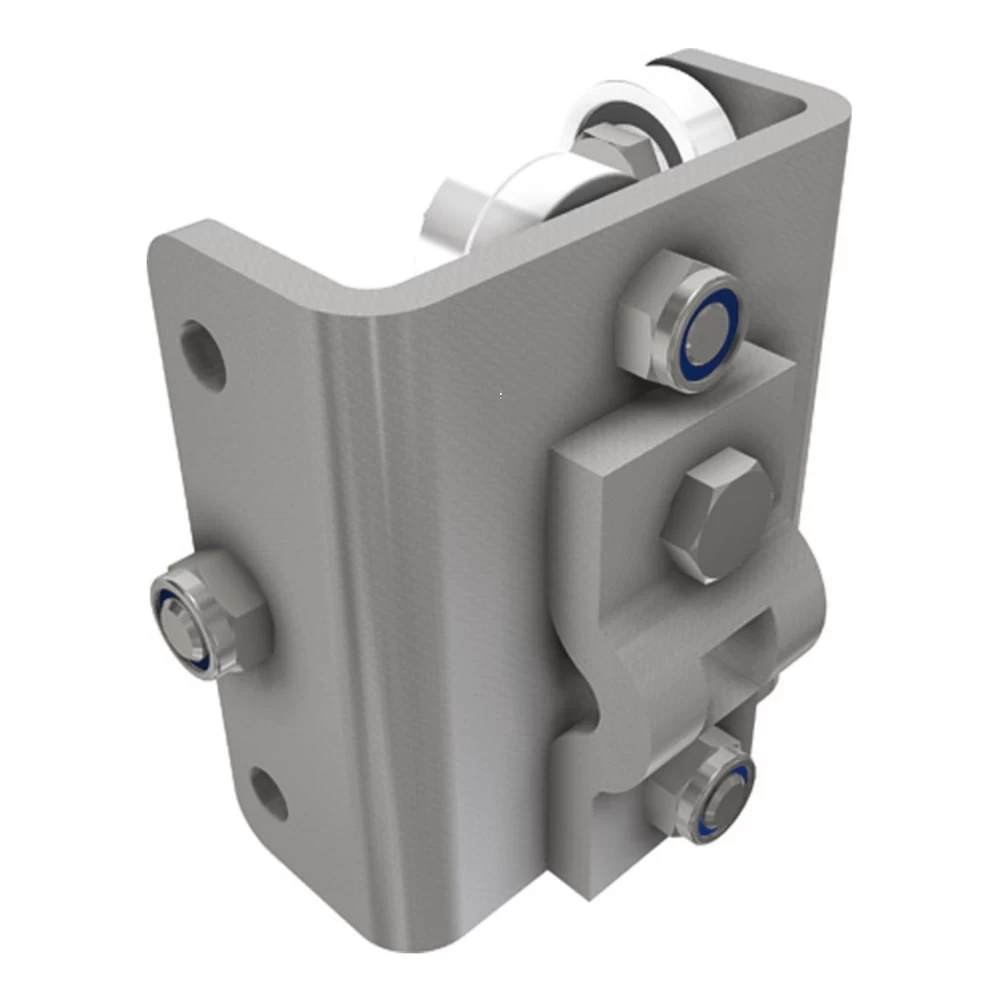

Оцинкованная направляющая, используемая для крепления трубчатых двигателей RB40/50-RB50Eplus к направляющей рейке. Способна поглощать крутящий момент и осевые усилия трубчатого двигателя. Трубчатый двигатель крепится к направляющему узлу с помощью квадратного штифта вала (10x10 мм) и закрепляется разъемным штифтом.

Оцинкованная направляющая, используемая для крепления трубчатых двигателей RB40/50-RB50Eplus к направляющей рейке. Способна поглощать крутящий момент и осевые усилия трубчатого двигателя. Трубчатый двигатель крепится к направляющему узлу с помощью квадратного штифта вала (10x10 мм) и закрепляется разъемным штифтом.

Оцинкованная направляющая, используемая для крепления трубчатых двигателей RB40/50-RB50Eplus к направляющей рейке. Способна поглощать крутящий момент и осевые усилия трубчатого двигателя. Трубчатый двигатель крепится к направляющему узлу с помощью квадратного штифта вала (10x10 мм) и закрепляется разъемным штифтом.

Оцинкованная направляющая, используемая для крепления трубчатых двигателей RB40/50-RB50Eplus к направляющей рейке. Способна поглощать крутящий момент и осевые усилия трубчатого двигателя. Трубчатый двигатель крепится к направляющему узлу с помощью квадратного штифта вала (10x10 мм) и закрепляется разъемным штифтом.

Синтетический скользящий блок для использования в реечном приводе RSD250, когда реечный привод необходимо монтировать не горизонтально. Скользящий блок может быть установлен в прорези в боковой панели реечного привода RSD250, чтобы выдерживать вес стойки из листовой стали.

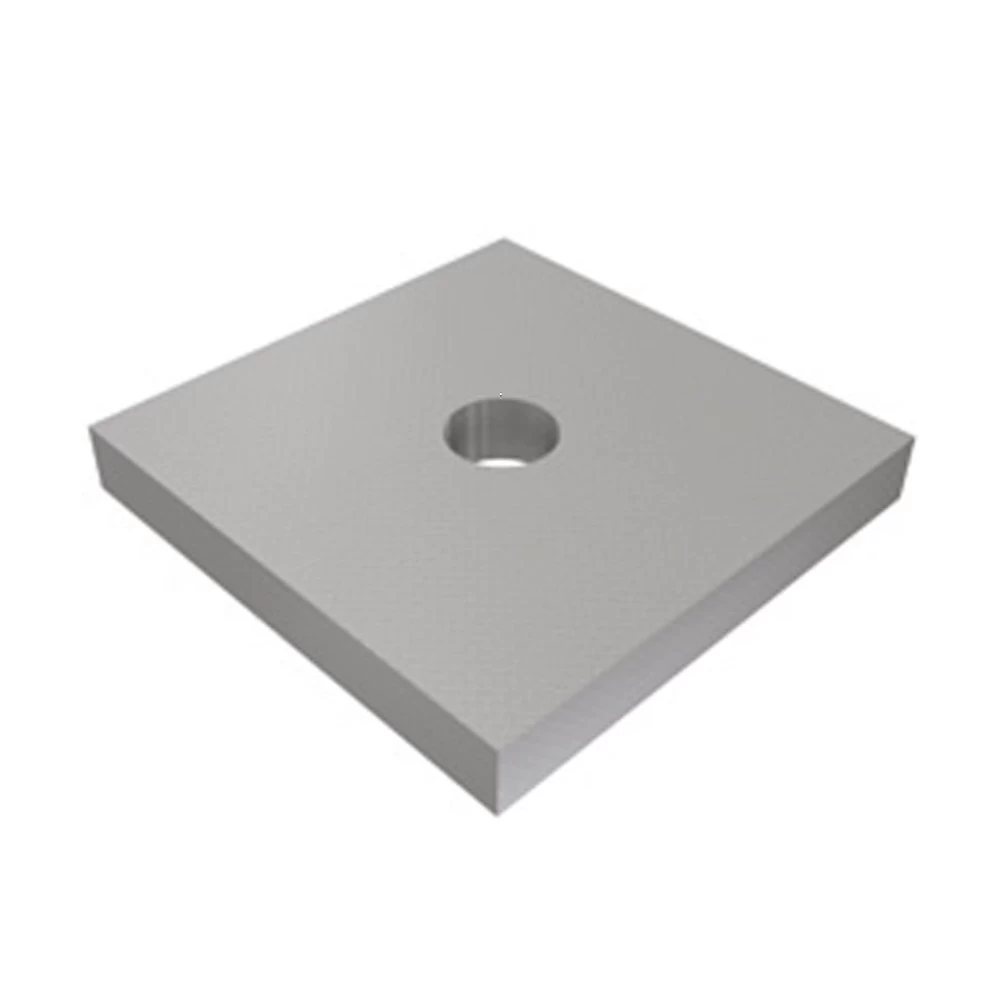

Оцинкованная накладка для крепления реечных приводов RSD250. Накладку следует установить на ферму (секцию воздуховода), чтобы предотвратить любое воздействие на воздуховод.

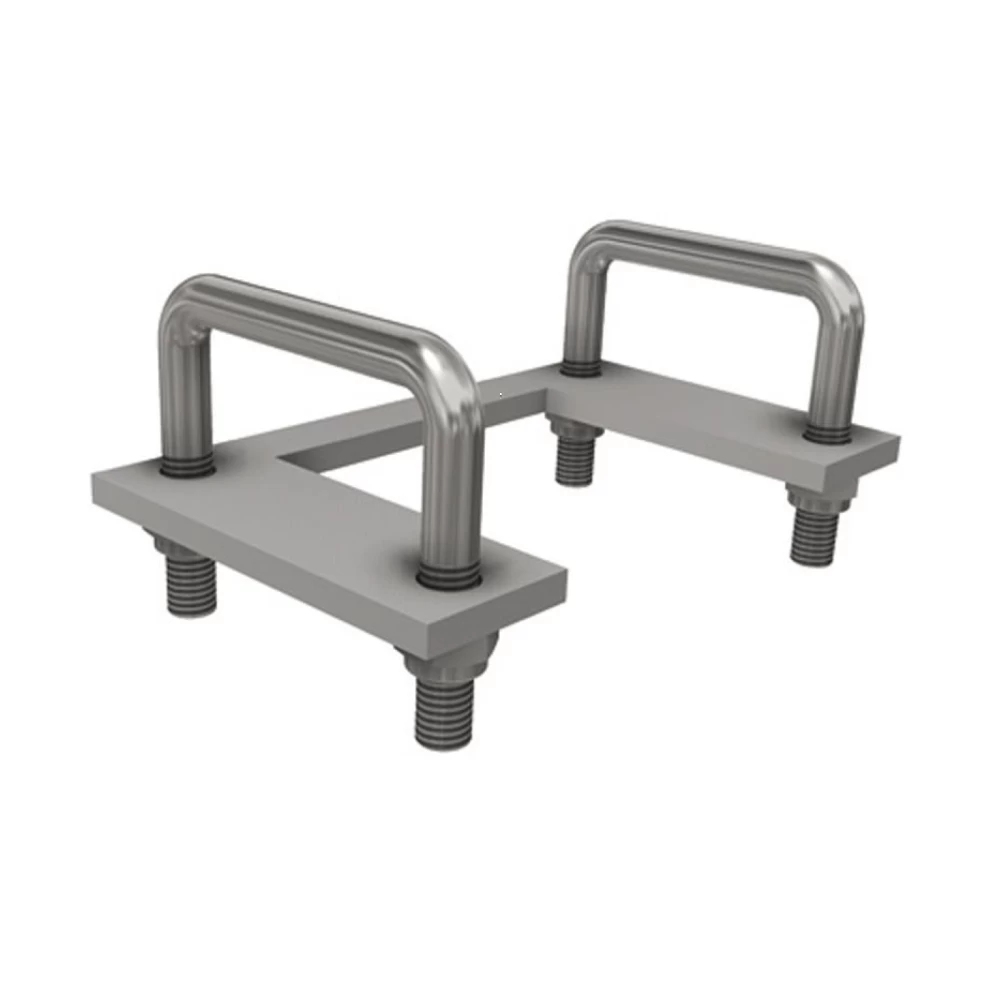

Комплект оцинкованных зажимов для реечного привода RSD250-40LR (500290) для крепления корпуса к решетке с помощью зажимов. Комплект для крепления зажима состоит из зажимной пластины, U-образных болтов и самоконтрящейся гайки и доступен для решетки шириной (B) 50 мм и 60 мм.

Комплект оцинкованных зажимов для реечного привода RSD250-40LR (500290) для крепления корпуса к решетке с помощью зажимов. Комплект для крепления зажима состоит из зажимной пластины, U-образных болтов и самоконтрящейся гайки и доступен для решетки шириной (B) 50 мм и 60 мм.

Соединительная деталь из оцинкованной стали, используемая для соединения стойки из листовой стали (PH40-3) для привода стойки RSD250 с двухтактной трубкой ø27 мм или ø32 мм.Соединительные детали крепятся к стойке из листовой стали и двухтактной трубе болтами.

Соединительная деталь из оцинкованной стали, используемая для соединения стойки из листовой стали (PH40-3) для привода стойки RSD250 с двухтактной трубкой ø27 мм или ø32 мм.Соединительные детали крепятся к стойке из листовой стали и двухтактной трубе болтами.

Соединительная деталь из оцинкованной стали, используемая для соединения стойки из листовой стали (PH40-3) для привода стойки RSD250 с двухтактной трубкой ø27 мм или ø32 мм.Соединительные детали крепятся к стойке из листовой стали и двухтактной трубе болтами.

Оцинкованная накладка для монтажа реечных приводов TRN520-3S, TRN1000-3S и TRN1000-5S. Накладка устанавливается под фермой для предотвращения ее деформации. Используйте по 2 накладки на каждый реечный привод.

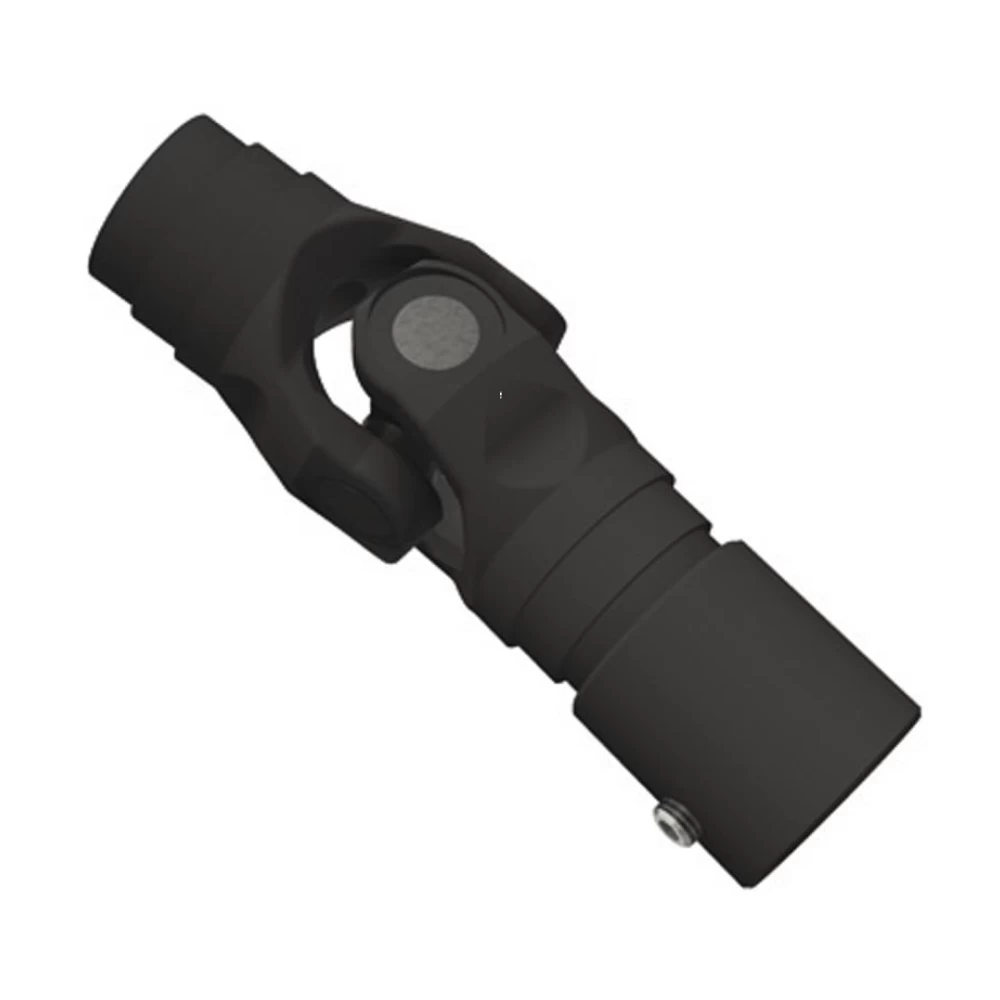

Универсальный шарнир для крепления трубчатых приводных валов диаметром 5/4 дюйма к реечным приводам. Универсальный шарнир может быть установлен на цапфы P26,5 (=ø 26,5 мм с плоскими сторонами 20 мм).Присоедините муфту к трубчатому приводному валу диаметром 5/4 дюйма с помощью сварки.
