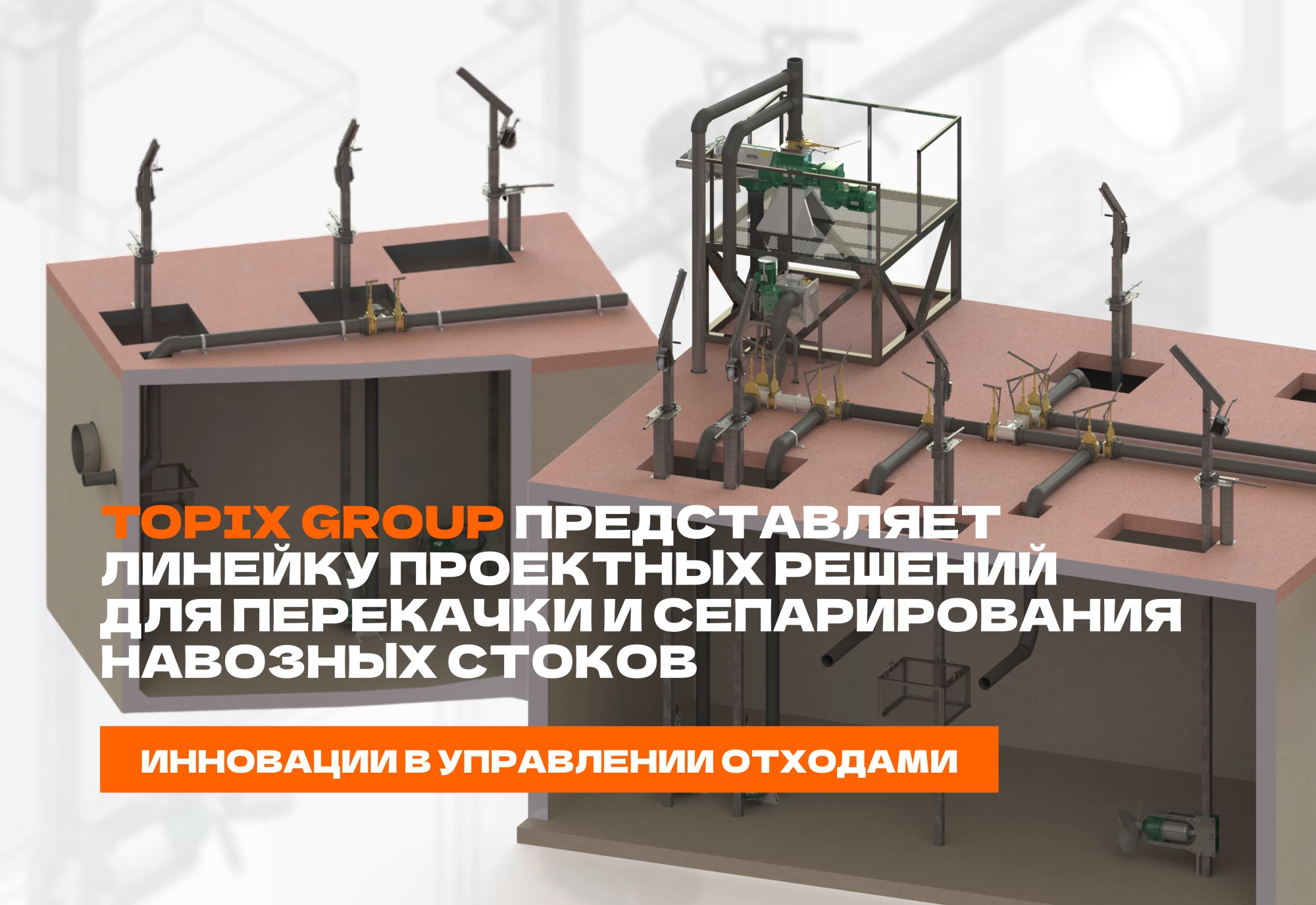

Команда инженеров TOPIX GROUP® объявляет о завершении разработки и запуске в эксплуатацию серии высокотехнологичных проектных решений для автоматизации процессов работы с навозными стоками. Новая линейка систем охватывает весь спектр задач: от простой выкачки в лагуны до сложных многоступенчатых циклов сепарирования и наполнения мобильных емкостей.
Работа с навозными стоками — это критический узел в управлении экологической безопасностью и биоресурсами фермы. Наши новые решения направлены на минимизацию ручного труда, снижение энергозатрат и обеспечение чистоты технологических линий.
Разработанные системы разделены на два ключевых технологических кластера:
Блок 1. Системы перекачки и перемешивания предназначены для эффективного управления объемом стоков и поддержания их однородности.
Система №1: Базовая выкачкаКонфигурация: Один насос с дюзой.
Назначение: Линия выкачки в лагуну.
Для кого: Идеальное решение для малых и средних хозяйств, требующих надежной и простой линии выкачки.
Схема работы: С помощью рычагов, выведенных наверх, происходит ручное переключение потока с насоса между дюзой и отходящей трубой. Так же при помощи рычагов происходит управление потоком, выходящим из дюзы, для перемешивания
Система №2: Контролируемая выкачка
Конфигурация: Один насос, один миксер, корзина-уловитель.
Назначение: Линия промывки + линия выкачки в лагуну.
Преимущество: Предотвращение засорения линий за счет уловителя и поддержание гомогенности стока.
Схема работы: Данная схема не требует ручного переключения с выкачки на перемешивание (в отличии от предыдущей), оборудование работает отдельно друг от друга. Шкаф управления настроен так, что перед включением насоса первоначально происходит включение миксера для перемешивания и только после этого включается насос, либо миксер включается по таймеру. Корзина-уловитель является грубым фильтром от крупных посторонних частиц в стоках, являющиеся угрозой для работы оборудования. С помощью расположенных наверху задвижек (работа задвижек осуществляется ручным переключением) происходит направление выкачиваемой жидкости на промывку или на выкачку в лагуну (или СНМБ).
Система №6: Комплексная автоматизация (СНМБ)
Конфигурация: Два насоса, один миксер, СНМБ (система наполнения мобильной бочки).
Назначение: Две линии промывки + линия выкачки в лагуну + линия наполнения мобильной бочки.
Преимущество: Максимальная автономность. Позволяет одновременно проводить промывку, выкачку и подготовку стоков для транспортировки.
Схема работы: Произведено резервирование насосов. При необходимости можно производить все действия одним насосом, не забывая про корректность открытия/закрытия задвижек. Добавлена СНМБ для наполнения мобильной бочки и последующей доставки стоков в поля.
Блок 2. Системы перекачки, перемешивания и сепарирования - высокотехнологичные решения для получения ценного побочного продукта (сепарата) и очистки стоков.
Система №3: Стандартная сепарацияКонфигурация: Два насоса, один миксер, корзина-уловитель, один сепаратор.
Назначение: Линия промывки + линия выкачки в лагуну.
Преимущество: Получение очищенного стока и твердой фракции в одном цикле.
Схема работы: Шкаф управления настроен так, что перед включением насоса и сепаратора первоначально происходит включение миксера для перемешивания и только после этого включается насос и сепаратор. Обвязка сепаратора выполнена по схеме с возвратом излишнего количества обратно в КНС. Так же, предусмотрена труба аварийного выхода фракции (стояк). Осветленная фракция сбрасывается в отдельную КНС и может служить для разбавления фракции в основной КНС. Переключение потока с насоса в необходимую линию организовано через трубную развязку с использованием задвижек. В лагуну выкачивается осветленная фракция, что уменьшает время «деактивации» для внесения в поля.
Система №4: Усиленная фильтрация
Конфигурация: Три насоса, один миксер, «режущий» фильтр, корзина-уловитель, один сепаратор.
Назначение: Линия промывки + линия выкачки в лагуну.
Преимущество: Использование «режущего» фильтра позволяет работать с более тяжелыми и волокнистыми фракциями, снижая износ оборудования.
Схема работы: В случае необходимости длительной работы сепаратора дополнительно устанавливается отдельный насос. Для защиты сита сепаратора от попадания посторонних предметов применен «режущий» фильтр. Частицы (камешки, щепа, металлические предметы) могут быть перекачены насосом, но они представляют опасность для сепаратора.
Система №5: Максимальная производительность (Full Scale)
Конфигурация: Три насоса, два миксера, «режущий» фильтр, корзина-уловитель, один сепаратор, СНМБ.
Назначение: Две линии промывки + линия выкачки в лагуну + линия наполнения мобильной бочки.
Преимущество: Самая мощная конфигурация для крупных агрохолдингов. Обеспечивает полный цикл: от первичной очистки до подготовки стоков к транспортировке в мобильных бочках.
Схема работы: Схема работы аналогична предыдущей схеме. Схема реализована для двух линий промывки. Добавлена СНМБ для наполнения мобильной бочки и последующей доставки стоков в поля. Добавлен миксер на КНС с осветленной фракцией, так как в ней все равно остается хоть и малая, но часть твердой фракции, которая оседает на дно.
Почему решения TOPIX GROUP® — это выбор будущего?
∎ Гибкость проектирования: Мы создали системы под разные масштабы бизнеса — от простых насосных станций до сложных многоступенчатых заводов.∎ Снижение эксплуатационных затрат: Использование корзин-уловителей и «режущих» фильтров значительно продлевает срок службы насосов и сепараторов.
∎ Экологическая безопасность: Эффективное сепарирование и управление лагунными стоками минимизируют экологические риски и запах.
∎ Интеграция: Наши системы легко интегрируются в существующие инфраструктуры ферм.
Закажите расчет индивидуального проектного решения для вашего хозяйства уже сегодня!
